Mark Levinson NO526

13 701 000

Dual monaural pre-amplifier (with DAC)

Доступно для предзаказа

Чат по Whatsapp

Mark Levinson № 526 – предварительный усилитель, построенный по схеме двойное моно и оснащённый 12 входами, ​аналоговой ​схемой с технологией Pure Path, встроенным фонокорректором класса А с ​выходным каскадом​ Pure Phono, 32-битной ​прецизионной​ схемой ​ЦАП. А также – настраиваемыми ​балансными и небалансными​ входами​ ​и ​выход​ом ​для наушников ​Main Drive Headphone.

Особенности:

  • Состоящий из дискретных компонентов полностью балансный аудиотракт, использующий схему двойное моно с технологией Pure Path
  • 32-битная высокоточная схема ЦАП с тремя различными цифровыми фильтрами и семью блоками питания
  • Поддержка PCM высокого разрешения (до 32-бит / 192 кГц) и DSD (до 5.6 МГц)
  • Дискретный балансный регулятор громкости со схемой R-2R для точного контроля громкости и высокой производительности
  • Фонокорректор класса А с технологией Pure Phono, раздельные каналы для MC и MM
  • Выход для 32-омных наушников Main Drive Headphone с усилением класса А

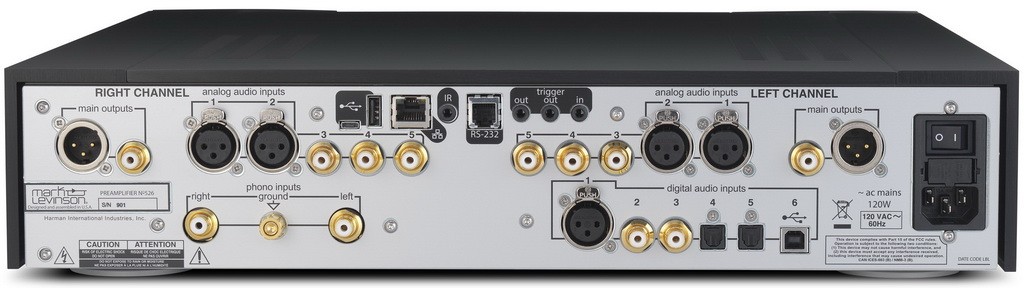

  • 12 аналоговых, цифровых и фоно-входов, балансные и небалансные выходы и выход для наушников
  • Разработан и собран вручную в США
  • Схема регулировки громкости R-2R

В основе конструкции большинства регуляторов громкости лежит традиционный аналоговый потенциометр. В процессе регулировки громкости с его помощью периодически нарушается контакт, в результате чего возникают слышимые потрескивания. Не пытаясь улучшить эту несовершенную конструкцию, инженеры Mark Levinson применили иное решение –​ специальную схему ​, названную ​лестничной топологией ​«R-2R». Здесь группа резисторов (все – с одинаковым сопротивлением R), образует ​«лестницу» с другой группой резисторов, которые имеют одинаковое двойное сопротивление (2R). Поступающий на вход схемы ток последовательно делится пополам на каждой «ступеньке» схемы. Ток, проходящий через «ступеньки» устанавливается резисторами с жёстким допуском по номинальному значению​ постоянного сопротивления. Они способны точно соответствовать друг другу по величине потока. Высокоточные аналоговые переключатели не имеют механических контактов, способных изнашива​ться. Таким образом, R-2R устраняет​ ​все проблемы, свойственные регуляторам громкости с потенциометром.

Тщательно подобранные элементы конструкции
В конструкции продуктов Mark Levinson используются специальным образом подобранные элементы. Пары JFET-транзисторов имеют высокий коэффициент усиления и низкий уровень шумов и искажений. Эти пары элементов действуют практически в одинаковых условиях. Конденсаторы ​плёночного типа​ известны своей надёжностью, независимо от температуры и частоты. Наконец, ​тонкоплёночные ​резисторы ​из нитрида тантала используются ​при настройке коэффициент​ов критического усиления и ​петли​ обратной связи. Весьма дорогостоящий ​резистивный ​материал, нитрид тантала, имеет на редкость стабильный температурный коэффициент, демонстрирует очень низкий шум и не подвержен ​воздействию ​магнитных полей. Собранный в корпусе из авиационного алюминия 6063-T5, усилитель № 526 отличается крайне низкой чувствительностью​ к внешним помехам​.

Pure Phono: усиление класса A
Предварительные усилители Mark Levinson № 526 и № 523 построены на технологии Pure Phono, отличающуюся дискретной конструкцией без операционных усилителей. Фонокорректор Pure Phono использует усиление класса А, полипропиленовые конденсаторы и тонкоплёночные резисторы из нитрида тантала. Чистоту звучания также обеспечивает разделение каналов.

Встроенный фонокорректор включает секцию MM (для картриджей с подвижным магнитом) с пятью настройками ёмкости головки звукоснимателя, а также секцию MC (для картриджей с подвижной катушкой) с тремя настройками усиления и десятью установками сопротивления нагрузки головки звукоснимателя. А инфразвуковой фильтр разумно компенсирует рокот и паразитную акустическую связь.

Цифро-аналоговый преобразователь Mark Levinson Precision Link
Микросхема ЦАП в высокоточной схеме от Mark Levinson создана ESS Technologies – компанией, известной оригинальной схемой подавления джиттера. Поддержание почти нулевого напряжения ​смещения ​позволяет источникам ​тока ​быть практически невосприимчивым к нелинейности, максимально увеличивая диапазон рабочих частот и сводя к минимуму искажения. Синфазный шум и искажения пропадают в этой зеркально отображённой, дифференциальной конфигурации, в результате чего появляется чистый сигнал с очень низким уровнем шума.

Пять независимых блоков питания самостоятельно управляют чипом преобразователя, а отдельные линейные стабилизаторы питания для левого и правого каналов питают дискретную цепь преобразования тока в напряжение (I/V) и схемы фильтра сглаживания.

Нормальный уровень усиления
13.5 дБ балансные; 7.5 дБ небалансные

Высокий уровень усиления
19.5 дБ балансные; 13.5 дБ небалансные

Фиксированный режим, нормальный уровень усиления
3.0 дБ балансные; –3.0 дБ небалансные

Фиксированный режим, высокий уровень усиления
9.0 дБ балансные; 3.0 дБ небалансные

Частотный диапазон
20 Гц – 20 кГц ±0.02 дБ
0.4 Гц – 370 кГц +0.1 / -3 дБ

КНИ + шум
при 1 кГц (2 В RMS для небелансных выходов или 4 В RMS для балансных выходов): 100 дБ
В соотношении с 2 В RMS для небалансных: > 115 дБ при 1 кГц
или 4 В RMS для балансных выходов, максимальная громкость: > 105 дБ при 20 кГц (точечный шум)

НЕБАЛАНСНЫЕ ВХОДЫ (RCA)

Входное сопротивление
> 45 кОм

Максимальный уровень входного сигнала
при нормальном уровне усиления на входе: > 10 В RMS
при высоком уровне усиления на входе: > 7 В RMS

БАЛАНСНЫЕ ВХОДЫ (XLR)

Входное сопротивление > 45 кОм

Максимальный уровень входного сигнала
при нормальном уровне усиления на входе: > 15 В RMS
при высоком уровне усиления на входе: > 7.5 B RMS

НЕБАЛАНСНЫЕ ВЫХОДЫ (RCA)

Выходное сопротивление
11 В RMS

БАЛАНСНЫЕ ВЫХОДЫ (XLR)

Выходное сопротивление
22 В RMS

ВЫХОД НА НАУШНИКИ

Выходное сопротивление: переключаемое, < 3 Ом или 75 Ом

Максимальный выходной уровень сигнала, низкое сопротивление
30 Ом (0,3 Вт), 20 Гц – 20 кГц, 3 В RMS
300 Ом, 20 Гц – 20 кГц, 9 В RMS

Максимальный выходной уровень сигнала, высокое сопротивление
300 Ом, 20 Гц – 20 кГц, 7 В RMS

КНИ + шум
20 Гц – 20 кГц, 2 В RMS при 30 Ом: < 0.03%
20 Гц – 20 кГц, 2 В RMS при 300 Ом: < 0.01%

ВХОД ФОНО

Частотный диапазон (RIAA)
20 Гц – 20 кГц, ± 0.3 дБ

Инфразвуковой фильтр
отключаемый, 15 Гц, 2го порядка (12 дБ/октава)

ММ
Входное сопротивление: 47 кОм
Входная электрическая емкость: переключаемая, 50, 100, 150, 200 или 680 пФ
Усиление: 40 дБ при 1 кГц
КНИ + шум: 97 дБ (20 Гц – 20 кГц, широкополосный, невзвешенный)
Максимальный уровень входного сигнала:
> 97 дБ (20 Гц – 20 кГц, широкополосный, невзвешенный)
> 102 дБ (A-взвешенный)
> 110 дБ при 20 Гц – 20 кГц (точечный шум)
> 95 мВ при 1 кГц, > 285 мВ при 20 кГц

MC
Входное сопротивление: переключаемое, 20, 33, 50, 66, 100, 200, 330, 500, 1000 или 47 кОм
Входная электрическая емкость: 50 пФ
Усиление: переключаемое, 50, 60 или 70 дБ при 1 кГц
КНИ + шум при уровне усиления 50 дБ: < 0.02%, 20 Гц – 20 кГц, выходной сигнал 2 В RMS
КНИ + шум при уровне усиления 60 дБ: 94 дБ (A-взвешенный)
при уровне усиления 50 дБ: > 100 дБ при 20 Гц – 20 кГц (точечный шум)
при уровне усиления 60 дБ: > 77 дБ (20 Гц – 20 кГц, широкополосный, невзвешенный)
при уровне усиления 60 дБ: > 84 дБ (A-взвешенный)
при уровне усиления 60 дБ: > 90 дБ при 20 Гц – 20 кГц (точечный шум)
при уровне усиления 70 дБ: > 68 дБ (20 Гц – 20 кГц, широкополосный, невзвешенный)
при уровне усиления 70 дБ: > 74 дБ (A-взвешенный)
при уровне усиления 70 дБ: > 80 дБ при 20 Гц – 20 кГц (точечный шум)
Максимальный уровень входного сигнала:
при уровне усиления 50 дБ: >30 мВ при 1 кГц, > 105 мВ при 20 кГц
при уровне усиления 60 дБ: >9.5 мВ при 1 кГц, > 90 мВ при 20 кГц
при уровне усиления 70 дБ: > 3.2 мВ при 1 кГц, > 30 мВ при 20 кГц

ЦИФРО-АНАЛОГОВЫЙ ПРЕОБРАЗОВАТЕЛЬ

Выходное напряжение
3.7 ВRMS при полной шкале (0 dBFS)

Частотный диапазон
20 гЦ – 20 кГц, + 0 / – 0.2 дБ

КНИ
120 дБ (A-взвешенное)

Частоты дискретизации/разрядность
PCM: 32, 44.1, 48, 88.2, 96, 176.4, 192 кГц / до 32 бит
DSD: собственный или DoP (DSD предпочтительней, чем PCM), стандартная и удвоенная скорость (2.8 и 5.6 МГц)
