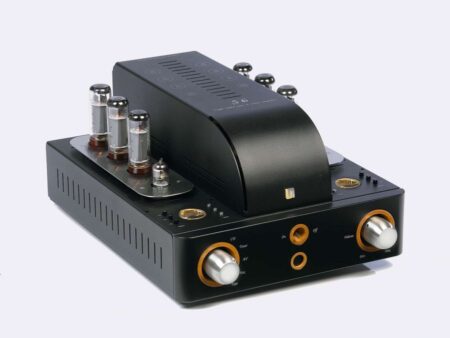

Усилитель интегральный UNISON RESEARCH S6

В новой версии модели конфигурация выходного каскада сохранена и выполнена по однотактной ультралинейной схеме, работающей в классе А. Была изменена конфигурация подстройки тока смещения ламп. Если раньше она выполнялась полностью в автоматическом режиме, то в новом S6 применяется смешанный режим: около 2/3 смещения происходит автоматически, а треть – фиксированно. Фиксированную подстройку тока смещения каждой лампы можно изменять с помощью потенциометра и встроенного амперметра (для каждого канала). При выборе гибридного типа подстройки поляризации возрастает эффективность работы выходного каскада и уменьшается коэффициент обратной связи, результатом чего является заметное улучшение звука.

Новые выходные трансформаторы имеют фиксированное выходное сопротивление 6 Ом. Но S6 позволяет подключать акустические системы с сопротивлением 4-8 Ом. Как известно, значение номинального импеданса не отражает реальную нагрузку акустических систем: реальное сопротивление претерпевает значительные изменения в зависимости от частоты, и его значение может даже упасть ниже номинального значения, указанного в технических характеристиках. В этой связи следует отметить, что при выборе акустических систем для S6 необходимо учитывать, что минимальное сопротивление не должно опускаться ниже 3 Ом.

В новом S6 была также изменена топология схемы: два канала усиления теперь располагаются не на общей печатной плате, а разнесены по разным сторонам шасси усилителя на индивидуальных печатных платах. Это решение позволило уменьшить взаимопроникновение сигнала из канала в канал и значительно улучшить рассеивание тепла. Таким образом, температура в различных цепях усилителя стала более стабильной и контролируемой, что благоприятно отразилось на качестве звука, а также на надежности и долговечности электронных компонентов. Дизайн усилителя был полностью переработан и получил больше индивидуальности и изысканности…
