Oyaide C-004

Oyaide C-004: бериллиевая медь, платина и палладий

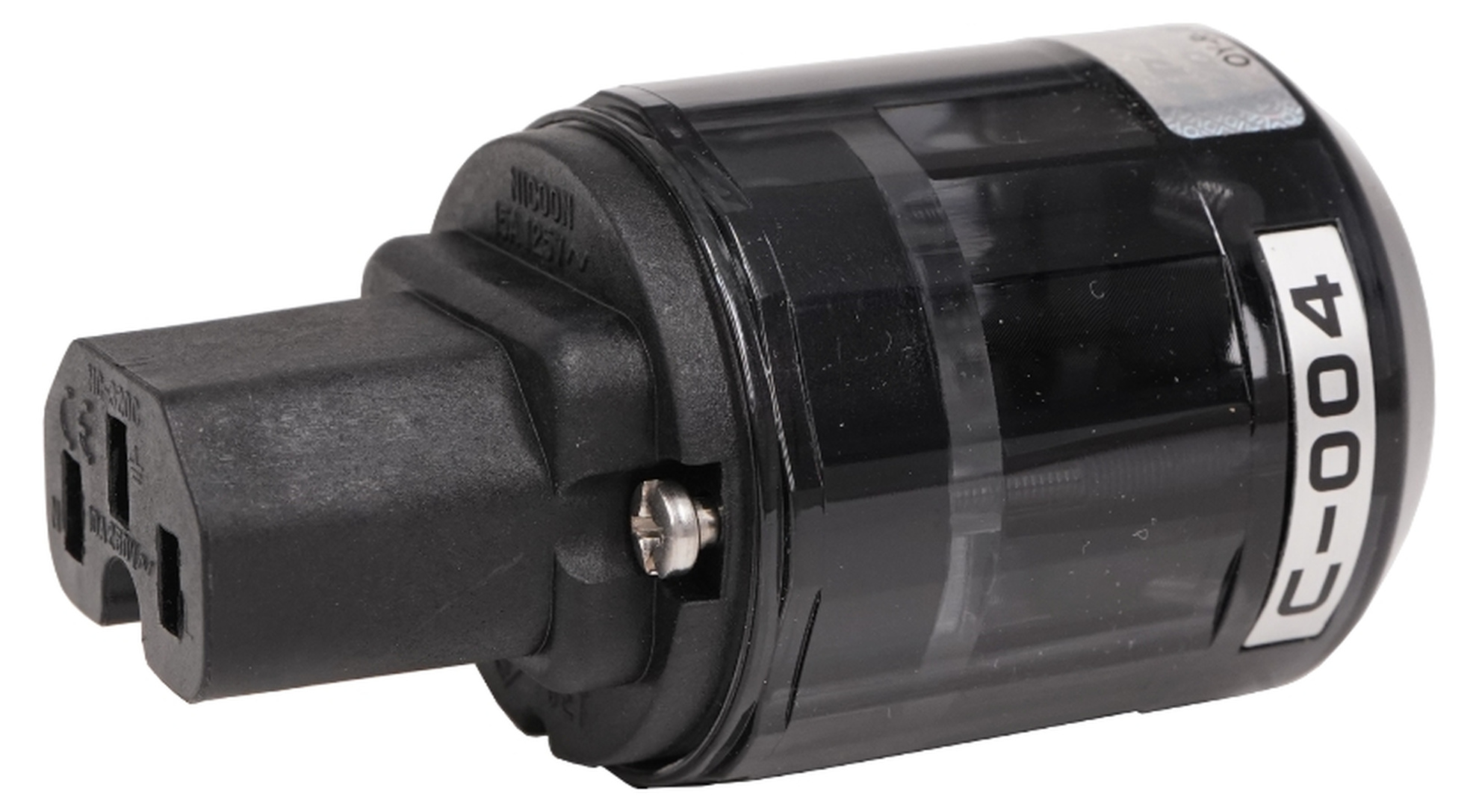

C-004 — кабельный разъём IEC 60320-C15 старшей модели серии P/C. Его устанавливают на аппаратурном конце самостоятельно собираемого кабеля питания. Модель использует контактные материалы и технологию покрытия, разработанные Oyaide для премиальной серии M1/F1, в поликарбонатном корпусе серии P/C.

Полированные контакты с двухслойным покрытием

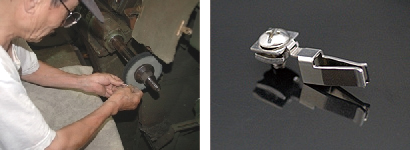

Контактные элементы изготовлены из термообработанной бериллиевой меди. После механической обработки они проходят полировку, в том числе ручную. На подготовленную поверхность наносится слой платины толщиной 0,5 мкм, затем слой палладия толщиной 0,3 мкм. Такая конструкция объединяет механическую упругость основы с выбранной производителем контактной поверхностью.

Корпус и фиксация кабеля

Внутренний корпус выполнен из PBT с 30% стекловолокна. Снаружи установлен жёсткий поликарбонатный кожух в исполнении Black Diamond. Крепёж из немагнитной нержавеющей стали соединяет части корпуса, а отдельный зажим удерживает оболочку кабеля и разгружает места подключения жил.

Подключение и совместимость

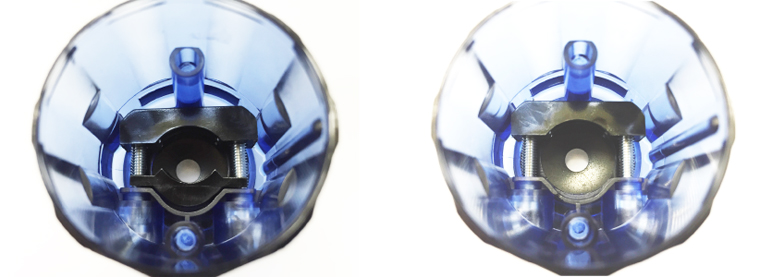

Проводники крепятся винтами. Международная спецификация указывает кабель диаметром 6,5–17 мм; максимальный диаметр достигается при снятии зажимной вставки, как показано производителем. Максимальное сечение проводника по таблице характеристик — 5,5 мм², или AWG 10.

Перед сборкой проверьте форму входа аппаратуры, диаметр кабеля и электрические номиналы всей сборки. Для C-004 заявлены 250 В / 10 А CE и 125 В / 15 А PSE. Это отдельный разъём, а не готовый кабель питания.

Характеристики и комплектация

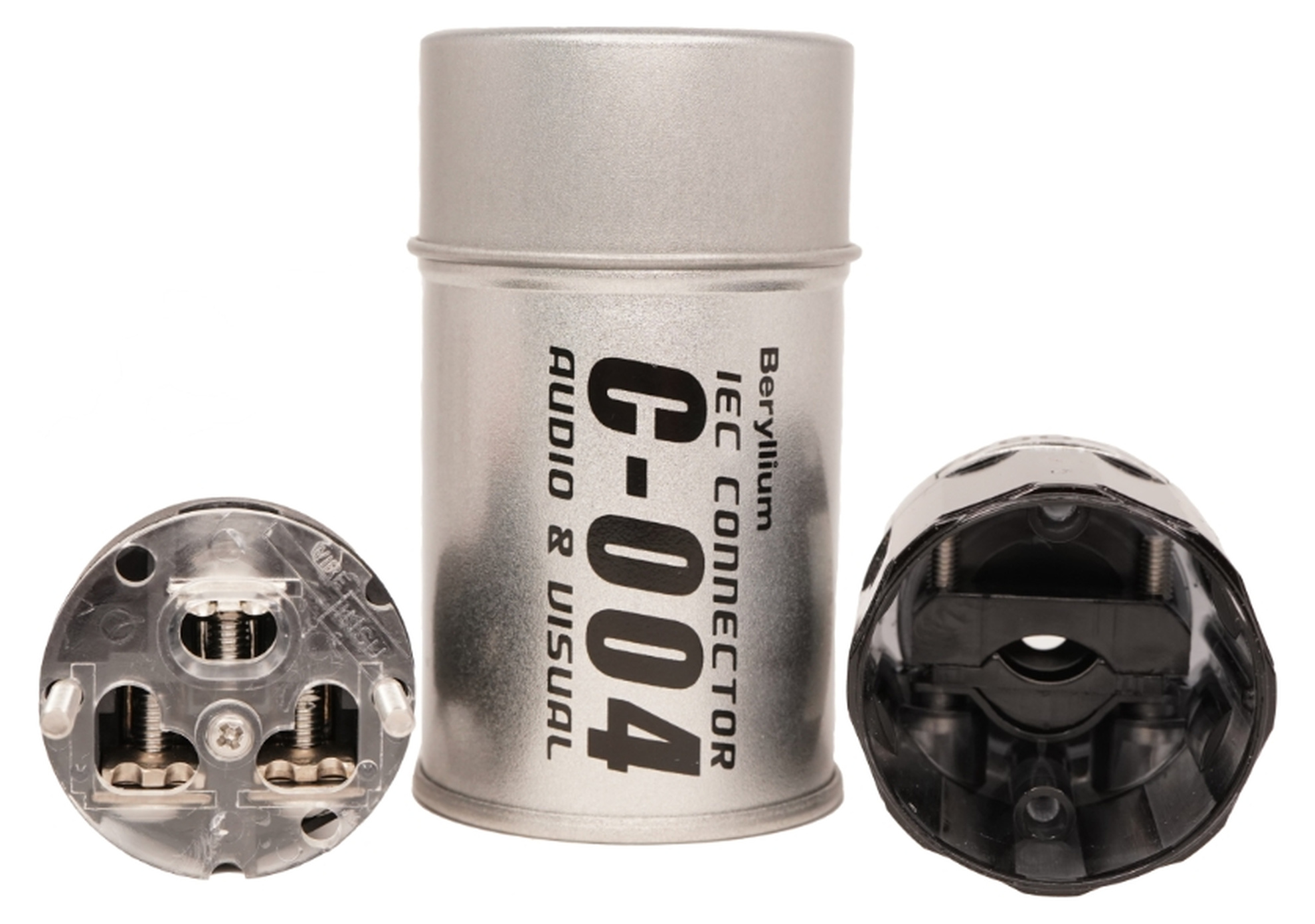

Поставка — один C-004 в фирменной металлической упаковке Oyaide. Кабель и разъём сетевой вилки приобретаются отдельно.

Подробные характеристики C-004 на сайте Oyaide
