Описание лампового стереоусилителя Cayin CS-55A (KT88)

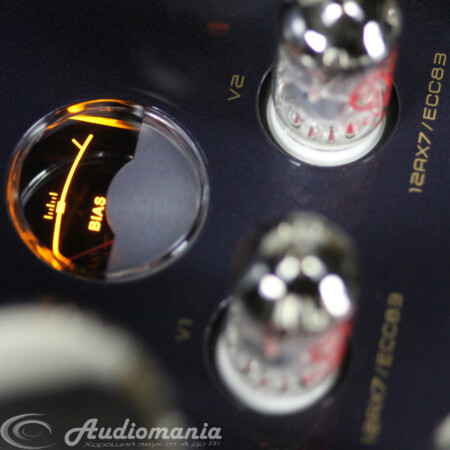

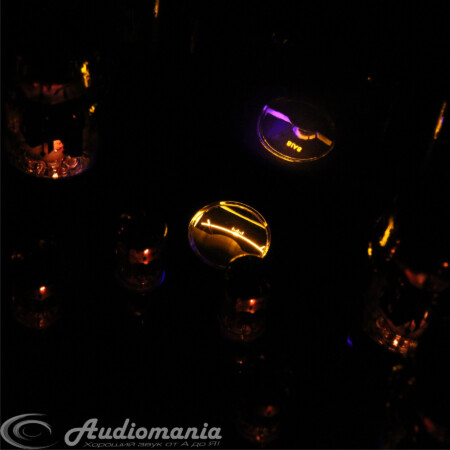

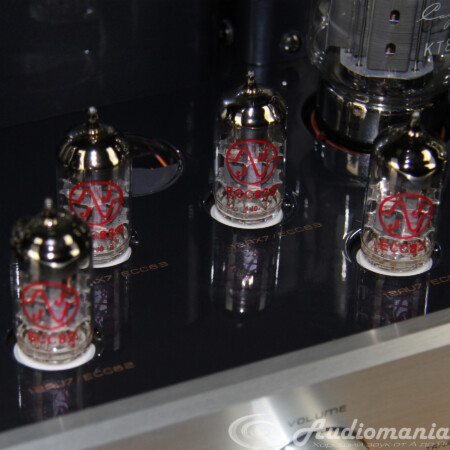

Модель Cayin CS-55A (KT88) представляет собой самый передовой усилитель в ламповой линейке компании Cayin, так как объединяет в себе традиционные ламповые схемы и цифровые технологии. Аппарат имеет двухтактную схемотехнику и относится к усилителям AB-класса, однако способен работать в двух режимах — в ультралинейном, который обеспечивает динамичную масштабную подачу, и в триодном, позволяющем получить более чистый, мелодичный и открытый саунд (требуемый вариант можно выбрать прямо со штатного пульта ДУ). Модель может комплектоваться двумя видами выходных ламп: лучевыми тетродами KT88 или пентодами EL34. Данная версия использует четыре тетрода на выходе и выдает мощность в 40 Вт на канал в ультралинейном режиме и в 22 Вт на канал в триодном режиме. В предварительной секции используются лампы 12AU7/ECC82 и 12AX7/ECC83. Для настройки токов смещения выходных ламп KT88 на верхней панели корпуса имеются винтовые регуляторы, Bias-селекторы и стрелочный индикатор.

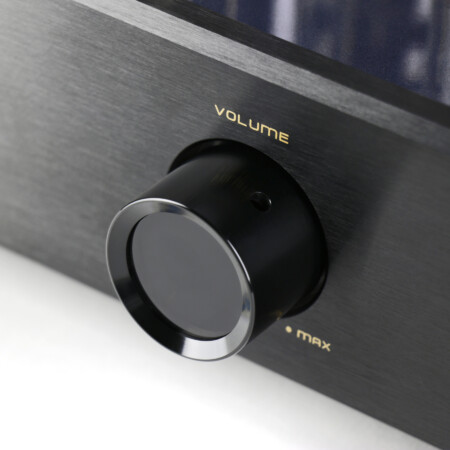

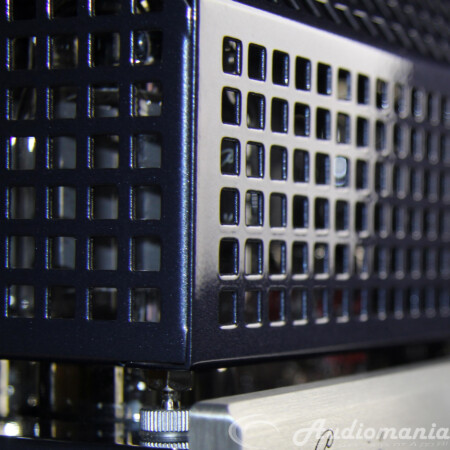

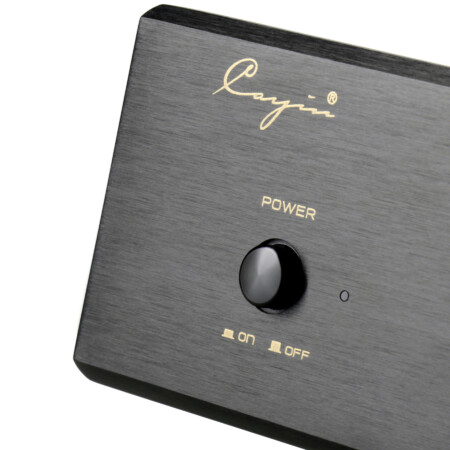

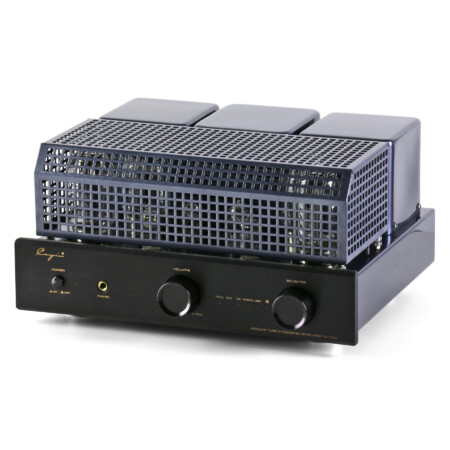

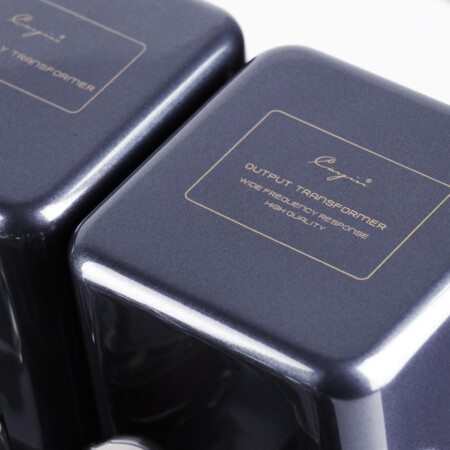

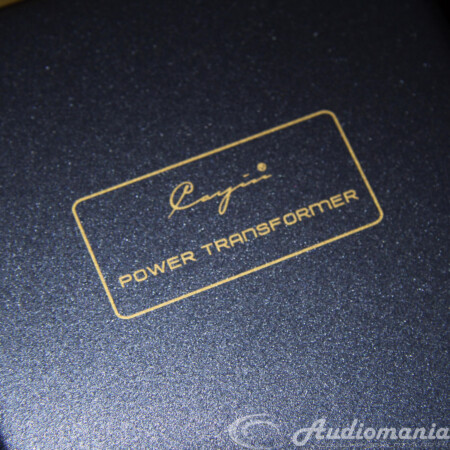

Толстая лицевая панель корпуса изготовлена из анодированного алюминия. В усилителе используется выполненный вручную навесной монтаж. Внутри установлены высококлассные комплектующие: конденсаторы, предназначенные специально для аудио, угольно-пленочные резисторы, керамические ламповые гнезда и прочие элементы. Для настройки уровня громкости задействован высококачественный регулятор Alps. Блок питания оснащен тороидальным трансформатором, а на выходе установлены широкополосные трансформаторы с Ш-образными сердечниками. Защитить элементы усилителя (в т.ч. лампы) от высоких пусковых токов и продлить их срок службы помогает режим «мягкого старта». Для предотвращения механических повреждений ламп предусмотрен съемный металлический кожух.
Усилитель Cayin CS-55A (KT88) имеет на борту высокоэффективный цифро-аналоговый преобразователь и входной асинхронный USB-порт, благодаря чему поддерживается работа с PCM-форматами до 32 бит/384 кГц. Согласно информации производителя, комбинация такого ЦАПа и ламповой топологии схем дает возможность получить насыщенную и детальную звуковую сцену.

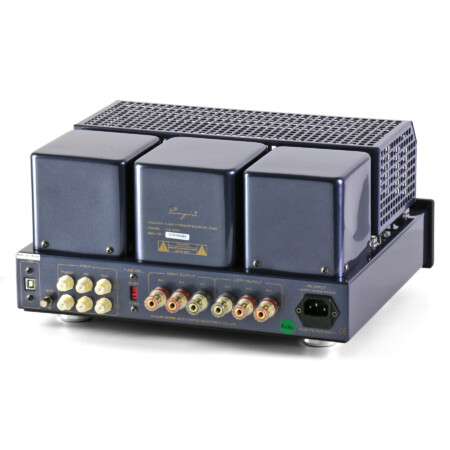

На тыльной панели имеется переключатель для выбора оптимального режима работы с лампами KT88 или EL34. Там же находятся два линейных несимметричных входа и вход MM-фонокорректора, позволяющий подключать виниловые проигрыватели, оснащенные головкой звукоснимателя с подвижным магнитом. В Cayin CS-55A (KT88) предусмотрены шесть винтовых клемм (по три на канал), позволяющие подключать колонки с импедансом в 4 или 8 Ом, т.е. для каждого типа нагрузки имеется соответствующая маркированная клемма. Модель также обладает встроенным усилителем для наушников с 6,3 мм гнездом.
Особенности лампового стереоусилителя Cayin CS-55A (KT88)
- Ультралинейный (40 Вт на канал) и триодный (22 Вт на канал) режимы работы

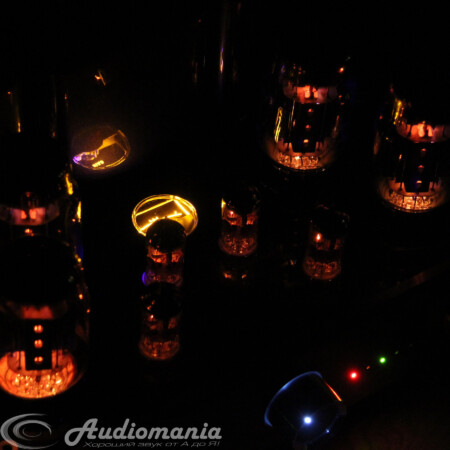

- Четыре тетрода KT88 в выходном каскаде, ручная настройка токов смещения с применением стрелочного индикатора
- Встроенный ЦАП (32 бит/384 кГц), асинхронный USB-порт, MM-фонокорректор
- Тороидальный трансформатор в блоке питания, два широкополосных выходных трансформатора
Характеристики лампового стереоусилителя Cayin CS-55A (KT88)
| Выходная мощность | 2 х 40 Вт (ультралинейный режим), 2 х 22 Вт (триодный режим) |
| Частотная характеристика | 5 Гц – 44 кГц (- 3 дБ) |
| Коэффициент гармоник | 1% (1 кГц) |
| Отношение сигнал/шум | 92 дБ, 68 дБ (MM-фонокорректор) |
| Входная чувствительность | 270 мВ (линейный вход), 3 мВ (вход MM-фонокорректора) |
| Входной импеданс | 100 кОм, 47 кОм (MM-фонокорректор) |
| Точность RIAA-кривой | ± 0,25 дБ |
| Коэффициент усиления MM-фонокорректора | 40 дБ |
| Используемые типы ламп | предварительная секция: 2 x 12AU7/ECC82, 2 x 12AX7/ECC83, выходной каскад: 4 х KT88 |
| Режим «мягкого старта» | есть |
| Встроенный ЦАП | есть, поддерживает PCM до 32 бит/384 кГц |
| Входы | 2 линейных RCA, вход MM-фонокорректора (RCA), асинхронный USB (до 32 бит/384 кГц) |
| Выходы | 6,3 мм для наушников |
| Прочая коммутация | заземляющая клемма |
| Выход на акустические системы | 6 винтовых клемм (с возможностью выбора клемм для 4-омной и 8-омной нагрузки) |

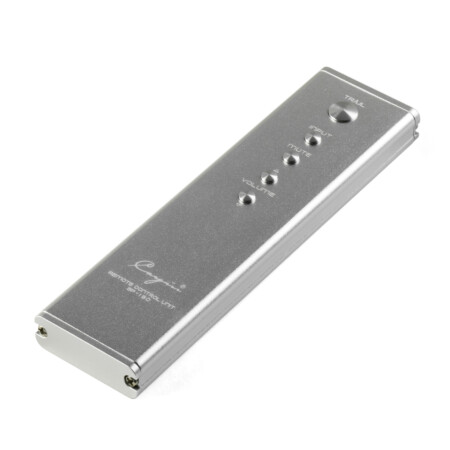

| Пульт ДУ | есть |
| Потребляемая мощность | 270 Вт |
| Габариты (ШхВхГ) | 360х180х334 мм |
| Вес | 17 кг |
